Calepinage des brasseurs d’air
Le calepinage des brasseurs d’air est une étape essentielle dans tout projet d’aménagement intérieur ou d’équipement technique visant à améliorer la circulation de l’air dans un espace. Cette opération consiste à déterminer l’implantation optimale des ventilateurs de plafond ou d’autres systèmes de ventilation, en tenant compte des spécificités du lieu à équiper.
Que vous soyez architecte, bureau d’études, installateur, électricien, ou gestionnaire d’établissements publics (écoles, collèges, hôpitaux, mairies), ou encore un particulier soucieux de bien faire les choses, ce guide vous fournira toutes les clés pour comprendre, planifier et réussir le calepinage de vos systèmes de ventilation.
Pourquoi le calepinage est-il si important ?
Une ventilation homogène : un impératif de confort
L’objectif premier du calepinage est de garantir une répartition homogène de l’air dans l’espace à ventiler. Un bon positionnement des appareils permet de supprimer les zones de stagnation, responsables d’une mauvaise qualité d’air et d’un confort thermique inégal.
En été, la ventilation contribue à abaisser la sensation de chaleur en générant un flux d’air rafraîchissant. En hiver, elle permet de recycler la chaleur accumulée au plafond, favorisant une température plus stable et confortable.

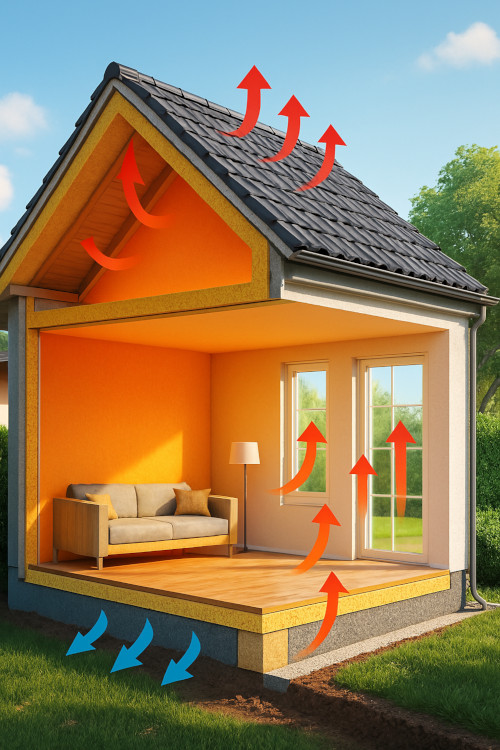

Réduire la consommation d’énergie
Un calepinage efficace contribue également à une meilleure efficacité énergétique. En optimisant le positionnement et le nombre de brasseurs d’air, on maximise leur efficacité, ce qui permet de réduire l’utilisation de la climatisation ou du chauffage. Cela se traduit par des économies d’énergie significatives, tout en améliorant les performances thermiques globales du bâtiment.
Les grands principes du calepinage
Prendre en compte la configuration des lieux
Chaque bâtiment est unique. La forme de la pièce, la surface au sol, la hauteur sous plafond, la présence de cloisons, de mobilier ou d’éléments techniques doivent être analysés avec soin.
Par exemple :
- Dans une pièce carrée, la répartition pourra être symétrique.
- Dans un open space allongé, on préfèrera une disposition linéaire adaptée à la circulation longitudinale de l’air.
Adapter les appareils à l’espace
Tous les brasseurs d’air n’ont pas la même portée, ni les mêmes performances. Il est donc crucial de choisir des modèles adaptés à la volumétrie du lieu, en se basant sur des paramètres comme :
- Le débit d’air (en m³/h),
- Le diamètre des pales,
- Le type de moteur (AC ou DC),
- La vitesse de rotation,
- Le niveau sonore.
L’erreur fréquente est de sous-dimensionner les équipements, ce qui nécessite de les faire tourner à vitesse maximale en permanence, générant du bruit et une usure prématurée.
Les paramètres techniques à considérer
Le débit d’air nécessaire
Le débit d’un ventilateur doit être adapté au volume de la pièce, pas seulement à sa surface. Pour cela, il faut multiplier la surface au sol par la hauteur sous plafond, puis choisir un appareil capable de brasser tout ce volume d’air plusieurs fois par heure.
À retenir : en règle générale, pour un confort optimal, le volume d’air brassé doit représenter 4 à 6 fois le volume de la pièce par heure.
La vitesse de l’air : ni trop, ni trop peu
Une vitesse d’air bien dosée crée un effet de fraîcheur sans provoquer de gêne pour les occupants. En fonction des espaces (bureaux, classes, chambres, salles d’attente…), la vitesse de l’air doit être ajustée :
- 0,1 à 0,2 m/s : zones calmes, comme les chambres,
- 0,2 à 0,4 m/s : bureaux, écoles, zones de travail,
- Jusqu’à 0,6 m/s : zones industrielles ou très fréquentées.
Une mauvaise gestion de la vitesse de l’air peut provoquer des courants d’air désagréables, voire nuisibles à la santé.

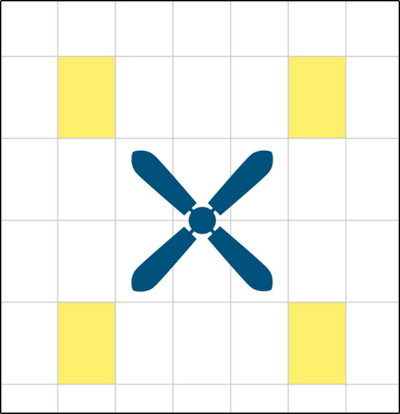

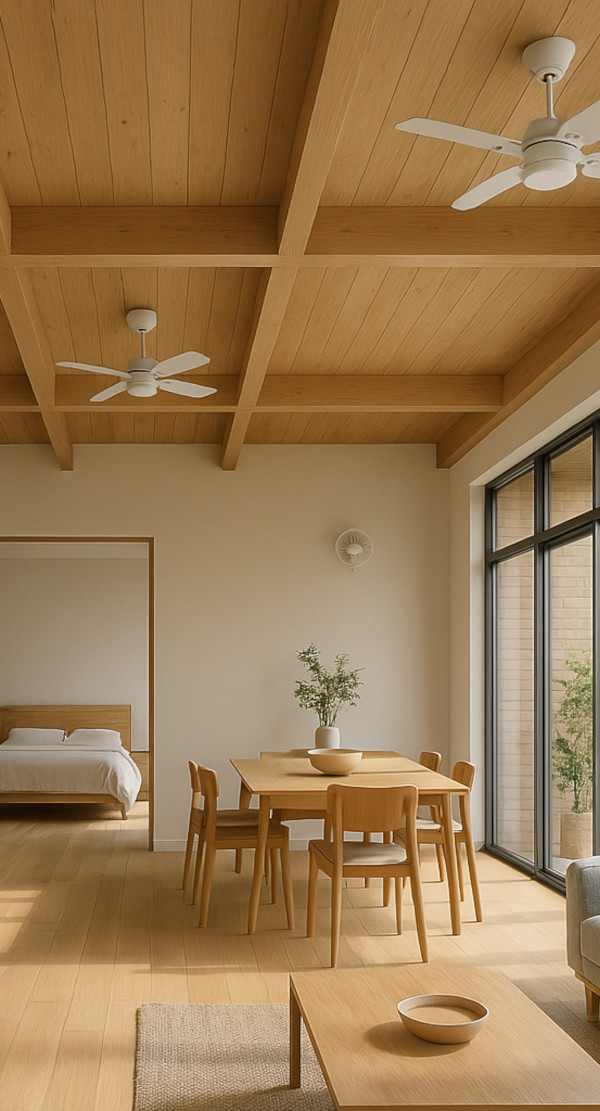

Distance entre les appareils de ventilation
Pour assurer une couverture complète, les zones d’influence des différents brasseurs d’air doivent se chevaucher légèrement. Cela évite les zones mortes (ou poches d’air stagnant) et permet une distribution uniforme.
Voici quelques recommandations générales :
- Ventilateurs Ø120 cm : espacés de 4 à 5 mètres.
- Ventilateurs Ø150 cm : espacés de 6 à 7 mètres.
- Ventilateurs industriels Ø200 cm ou plus : espacés de 8 à 10 mètres.
La hauteur d’installation
La norme NF EN CEI 60335-2-80 impose une hauteur minimale de 2,30 m entre les pales et le sol. Au-delà de la sécurité, la hauteur joue aussi sur l’efficacité du brassage :
- Moins de 3 m : opter pour des modèles compatibles RE2020 avec un faible encombrement vertical.
- Plus de 3,5 m : utiliser des tiges de suspension pour abaisser les appareils et les positionner au bon niveau.

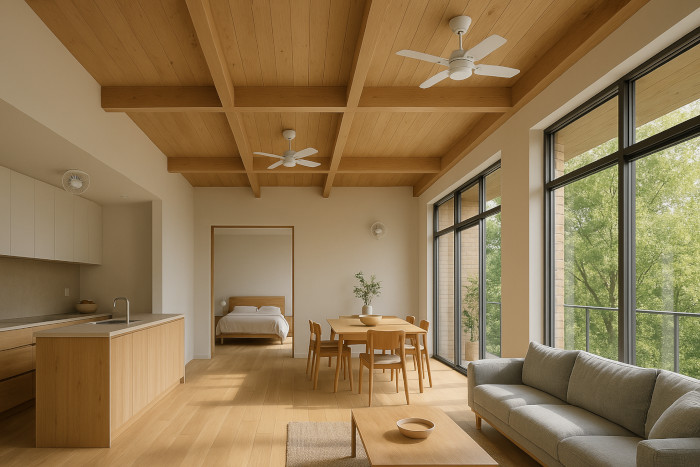

Positionnement optimal des ventilateurs
Éviter les obstacles
Les pales ne doivent pas être gênées dans leur rotation ou dans la diffusion de l’air. Il faut donc éviter :
- Les luminaires suspendus trop proches,
- Les poutres transversales,
- Les meubles hauts,
- Les cloisons partielles.
Tenir compte de la circulation d’air naturelle
Le calepinage doit compléter la ventilation naturelle, et non la contrarier. On tiendra donc compte :
- Des fenêtres et ouvertures,
- Des flux thermiques (radiateurs, climatisation),
- Des mouvements d’air préexistants.
Cas pratiques : calepinage par type d’espace
Bureaux et open spaces
Objectif : assurer un brassage constant sans bruit gênant.
- Ventilateurs silencieux à moteur DC,
- Espacement modéré,
- Répartition centrée autour des postes de travail.
Salles de classe, collèges, établissements scolaires
Objectif : confort thermique et qualité de l’air.
- Privilégier la ventilation douce, silencieuse,
- Respect strict des hauteurs de sécurité,
- Positionnement central, évitant les zones d’ombre.
Hôpitaux, EHPAD, établissements de santé
Objectif : hygiène, silence, confort.
- Appareils sans pales exposées (ou avec protection),
- Fonctionnement continu à basse vitesse,
- Éviter les souffles directs sur les patients.
Mairies, salles polyvalentes, lieux publics
Objectif : s’adapter à des usages variés.
- Solutions modulables,
- Commandes à distance ou automatiques,
- Positionnement discret et efficace.
Conseils pour réussir votre calepinage
Utilisez un plan à l’échelle pour placer les ventilateurs de manière rationnelle.
Faites appel à un professionnel qualifié, surtout pour les grands volumes ou les espaces à réglementation stricte.
Consultez les recommandations du fabricant : portée des pales, hauteur d’installation, compatibilité électrique.
Respectez les normes : NF C 15-100 pour l’électricité, RE2020 pour les performances thermiques.
Prévoyez l’entretien : accès facile, démontage des pales, contrôle des fixations.
Calepinage et réglementation : ce qu’il faut savoir
RE2020 et efficacité énergétique
La RE2020 favorise les équipements sobres et efficaces. Le bon calepinage contribue à :
- Limiter les besoins en climatisation,
- Améliorer le confort estival passif,
- Réduire la consommation électrique.
Sécurité des installations
En plus de la norme NF EN CEI 60335-2-80, veillez à :
- Respecter les distances de sécurité,
- Prévoir une coupure d’alimentation accessible,
- Choisir des équipements conformes CE.
Outils et logiciels pour vous aider
De nombreux outils professionnels existent pour simuler et optimiser le calepinage :
- Logiciels BIM pour intégrer les ventilateurs aux maquettes numériques,
- Simulateurs de flux d’air pour visualiser la diffusion réelle,
- Outils de calcul de débit et d’espacement.
Ces outils permettent un gain de temps, une meilleure précision et un résultat plus fiable.
Conclusion
Le calepinage des brasseurs d’air est bien plus qu’un simple exercice de placement. C’est une démarche stratégique, qui allie confort thermique, économie d’énergie, sécurité et performance. En tenant compte de tous les paramètres techniques et réglementaires, vous assurez à vos projets une ventilation de qualité, parfaitement adaptée aux besoins des usagers.
Qu’il s’agisse d’un bâtiment public, d’un logement ou d’un local professionnel, un bon calepinage est la clé d’une ventilation efficace, durable et silencieuse.
